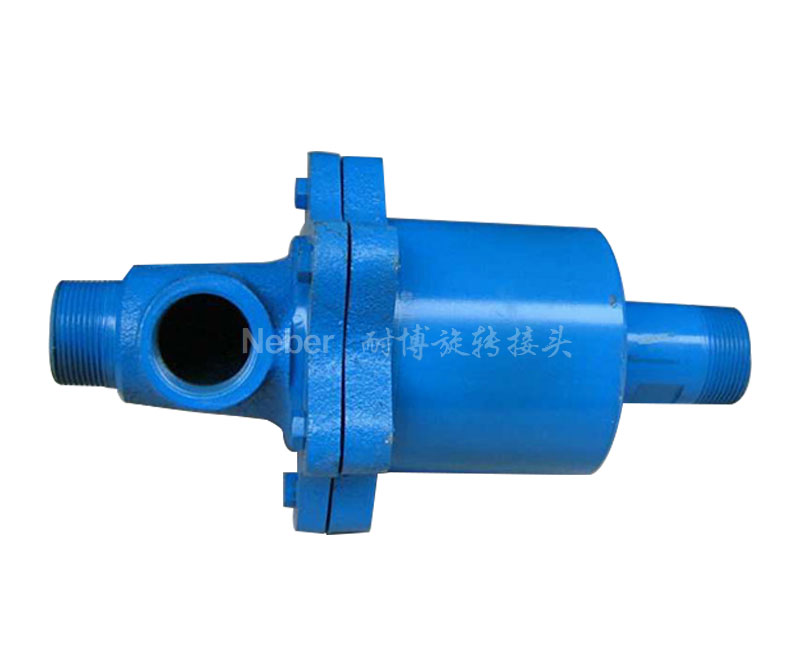

旋转接头铸造类型分析

发布时间:2021-08-28 14:59

旋转接头铸造类型分析,从结构上的复杂程度一般,可是因为对每个部件的性能要求高,因此我们在设计与制造的过程中要十分留心,在这里跟大家分享一下相关的知识:

一、旋转接头铸造圆角

      旋转接头压铸件上凡是壁与壁的内外表面转向连接处应形成圆角,称为铸造圆角,其中精密铸造圆角有如下作用。

      1.能延长模具的寿命,铸件上的锐角容易损坏模具,造成型芯上的棱角崩落,型腔内的夹角处发生裂纹。

      2.圆角半径不宜过大。过大的半径会使交接处产生“热节”等。

      3.有助于压力的传递和金属液的流动,减少涡流包气,有利于成形,同时又可使铸件避免在锐角处产生应力集中而出现裂纹,提高精密铸造产品自身的强度。


二、旋转接头铸造斜度

      铸造斜度又称脱模斜度,旋转接头精密铸造斜度的大小随合金种类、铸件壁厚、高度或深度而异。压铸件结构必须考虑足够的精密铸造斜度,以利于铸件能顺利地脱模。一般规定的铸造斜度是:化肥专用管内侧大于外侧;厚壁大于薄壁;高熔点合金大于低熔点合金。

      铸造斜度一般不计入公差范围内。设置精密铸造斜度时,不加工表面,孔以小端为基准;轴以大端为基准;待加工表面,孔以大端为基准,轴以小端为基准。
